Actualisation du schéma de câblage du ME0907
- Détails
- Création : mercredi 17 juin 2015 11:29
- Mis à jour : jeudi 11 août 2016 09:46
- Écrit par FR37H - Thierry LEQUEU
L'équipe du kart électrique du groupe scolaire Saint Joseph de la Salle de Dijon ont signalés une erreur sur le schéma de câblage du moteur synchrone ME0907 alimenté par le variateur triphasé SEVCON GEN4 4827.
La numérotation des phases du moteur N°1 pour U, N°2 pour W et N°3 pour V a été validée le 16 décembre 2012. Par contre, la numérotation sur le variateur GEN4 4827 n'avait pas été modifiée !

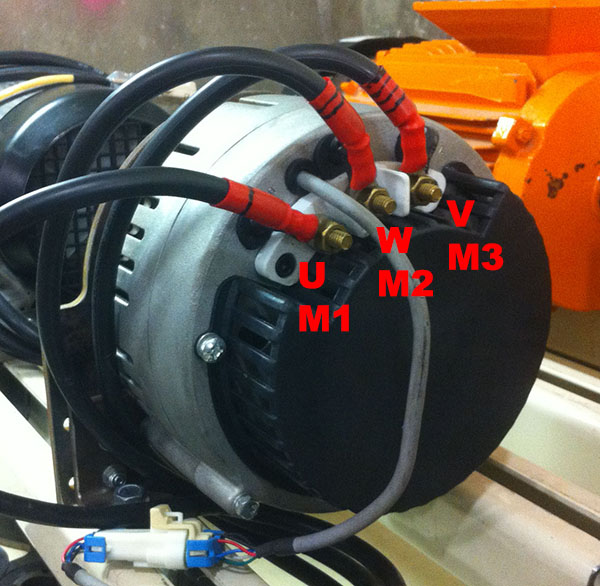

La bonne numérotation correspond à la photo suivante et est disponible sur la page : Exemple de câblage du circuit électrique d'un véhicule.

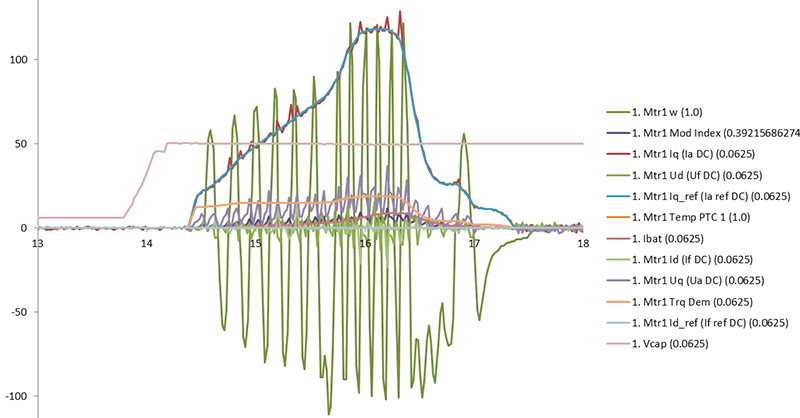

Cette inversion de phase sur le moteur ME0907 crée une forte oscillation de la vitesse du moteur, sans générer d'erreur sur le variateur GEN4.
