ME1616 - Remplacement d'un codeur sin/cos par un encodeur U/V/W

Détails
Écrit par : FR25B - Sylvain PALAC

  • Auteur : Sylvain PALAC
  • Auteur : Thierry LEQUEU
  • Date : le 15 septembre 2023.

Le moteur Motenergy ME1616 est équipé d'un codeur RLS sin/cos RMB29AC01SS1 avec connecteur MOLEX 8 broches.

Il est possible de remplacer ce codeur par un encodeur U-V-W RLS RMB29EE12BS66 5 pulses (dans le cas du ME1616) avec connecteur MOLEX.

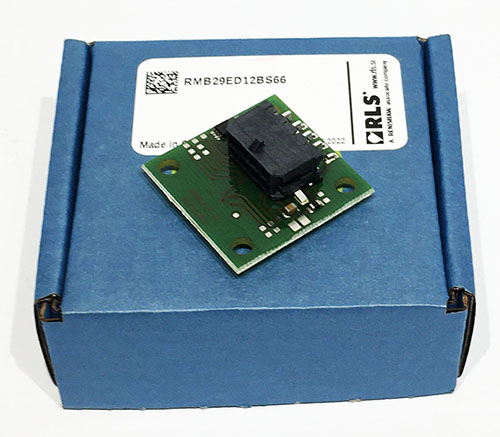

Codeur U-V-W RLS RMB29EE12BS66 5 pulses connecteur MOLEX
Codeur U-V-W RLS RMB29EE12BS66 5 pulses connecteur MOLEX

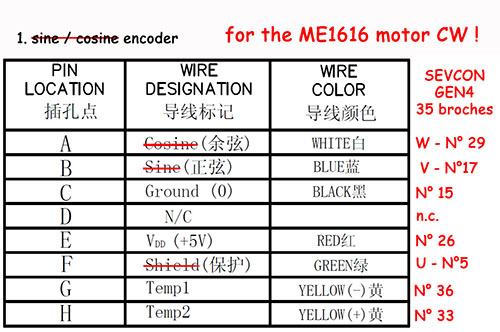

La prise DELPHI mâle 8 broches devra alors respecter le nouveau brochage suivant :

ME1616 - Remplacement d'un codeur sin/cos par un encodeur U/V/W
ME1616 - Remplacement d'un codeur sin/cos par un encodeur U/V/W

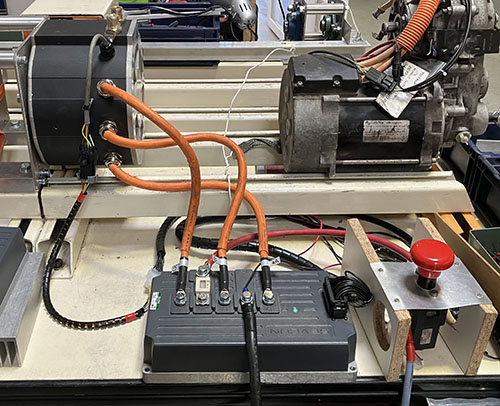

Il faut également croiser les phases M1 et M2 (Phase A sur M2 ; Phase B sur M1 ; Phase C sur M3) :

ME1616 - Remplacement d'un codeur sin/cos par un encodeur U/V/W
ME1616 - Remplacement d'un codeur sin/cos par un encodeur U/V/W
