Montage et démontage d'un connecteur DELPHI Metri-Pack série 150
- Détails
- Création : mardi 10 octobre 2023 08:54
- Mis à jour : lundi 16 octobre 2023 09:00
- Écrit par FR37H - Thierry LEQUEU

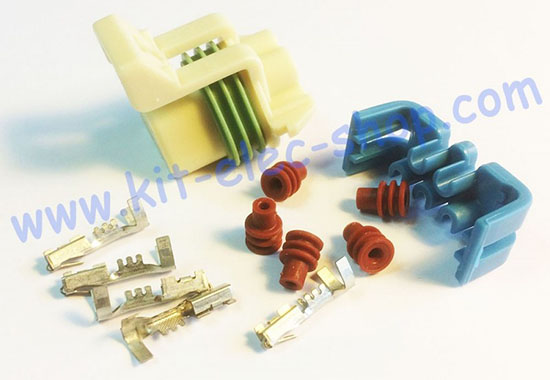

![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-00.jpg)
Afin de sertir un contact, ici un contact femelle référence 12048074, pour un connecteur DELPHI Metri-Pack série 150, il faut utiliser la pince à sertir DELPHI référence 12155975.

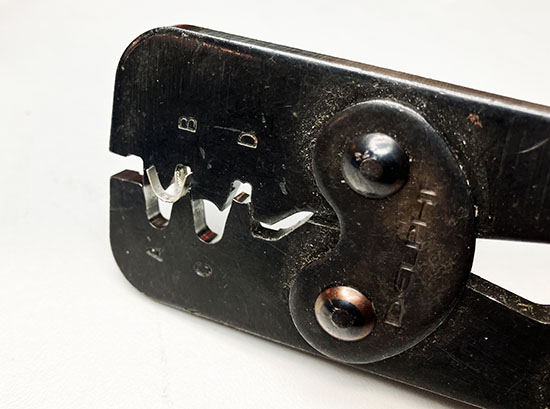

Le sertissage du fils électrique sur la broche se fait en position B :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-01-b.jpg)

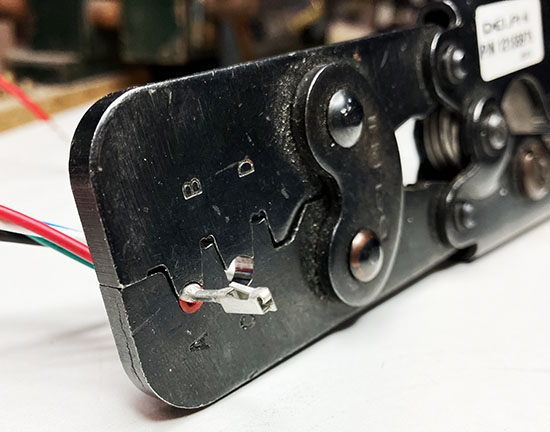

Le blocage du joint d'étanchéité 15324973 sur la gaine du fils électrique se fait en position A :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-02-b.jpg)

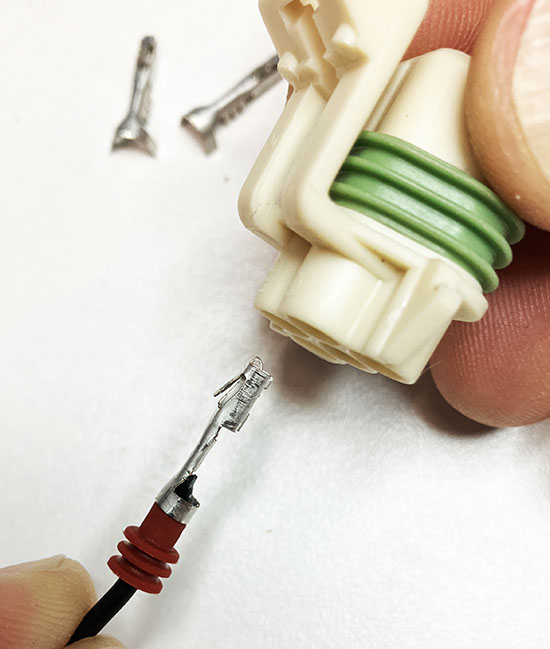

La broche sertie peut alors être insérée dans le corps de la prise 12146045. La petite languette en cuivre permet le blocage de la broche :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-03-b.jpg)

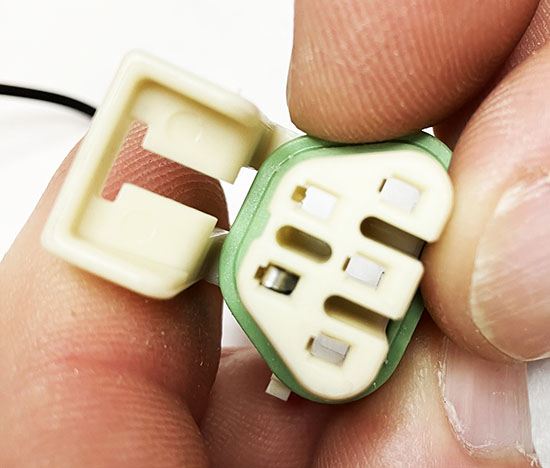

Cette broche femelle vient en affleurement de la prise. Il y a un petit logement au dessus de la broche pour le démontage :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-04-b.jpg)
A l'aide de l'outil d'extraction MOLEX 11-03-0044e ou l'outil d'extraction MOLEX 11-03-0043 (par défaut, n'ayant pas trouvé mieux pour le moment...), il faut rabattre la languette de blocage :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-05-b.jpg)

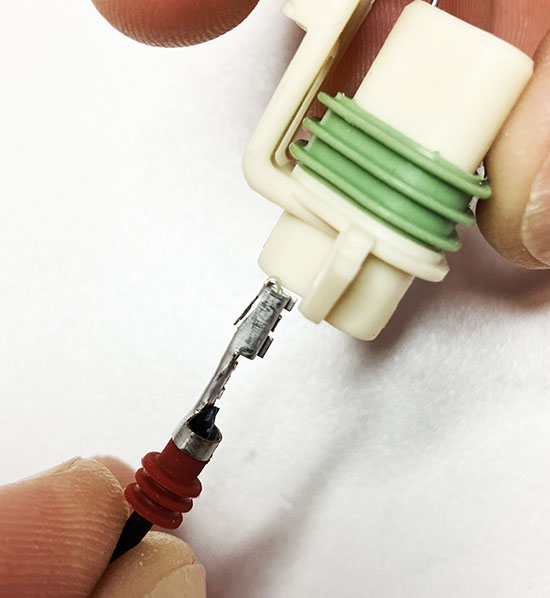

La broche femelle peut alors être retirée par l'arrière ! La languette est effectivement rabattue sur la broche :
![Montage et démontage d'un connecteur DELPHI Metri-Pack série 150 Montage et démontage d'un connecteur DELPHI Metri-Pack série 150](/images/stories/technique/AN/2023-10-10-Sertissage-DELPHI-06-b.jpg)

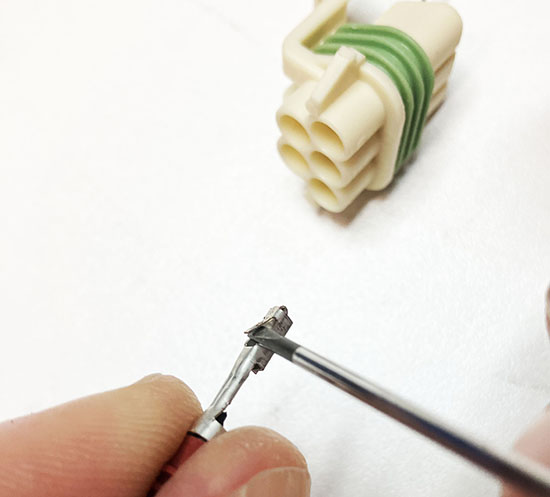

Pour réutiliser cette broche femelle, il suffit de redresser la languette avec un petit tournevis :
