La réalisation d'une micro centrale hydraulique passe par la fixation de la génératrice ME1112 et de sa turbine PELTON PCD160 sur une "boîte à eau maison" afin de positionner correctement l'injecteur variable.
Un raccord polypropylène droit femelle de 1.5 pouce permet le raccordement de la conduite d'eau en PEHD de 50mm.
Installation d'une micro centrale hydraulique à la Tour d'Auvergne

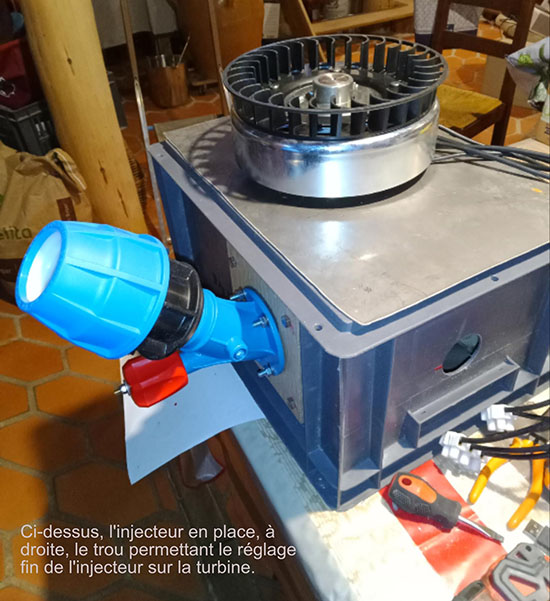

Le trou d'inspection permet la visualisation du réglage fin de l'injecteur sur la turbine.
Installation d'une micro centrale hydraulique à la Tour d'Auvergne
La fixation de l'injecteur variable est renforcé sur la paroi de la caisse en plastique.
Il en va de même pour la fixation de la génératrice avec un sandwich de 2 toles en acier.
Installation d'une micro centrale hydraulique à la Tour d'Auvergne
Installation d'une micro centrale hydraulique à la Tour d'Auvergne
