- Titre : Mesure de la consommation électrique lors du challenge e-Kart 2011 de Vierzon
- et aussi : Applications des oscilloscopes Metrix pilotés par LabView via internet
- Pour en savoir plus : Note d’Application EK011-FR
- Date : Juillet 2011
- Voir aussi : Courant de neutre - Les singularités de l’harmonique 3
Le challenge e-Kart 2011 regroupe annuellement les écoles qui utilisent le kart électrique comme application pédagogique [1]. Ainsi, chaque année, plus de 20 équipes se retrouvent à Vierzon pour le CarTec Inno et prêt de 30 karts électriques évoluent sur le parking du Parc des Expositions [2].
L’alimentation électrique des chargeurs pose un problème simple aux organisateurs : de quelle puissance doit-on disposer pour assurer un fonctionnement correct du challenge ? [3]

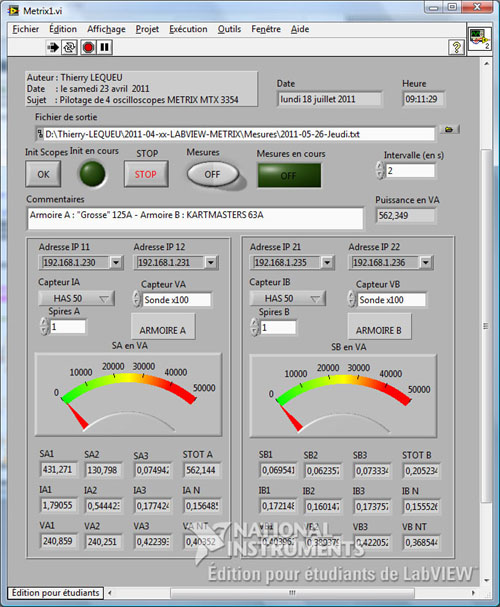

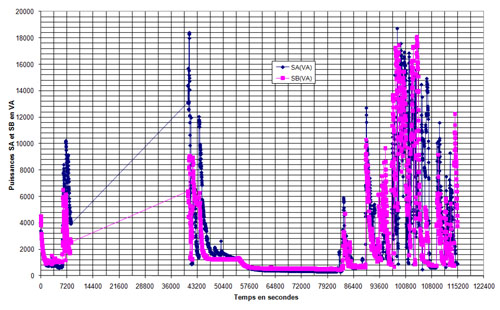

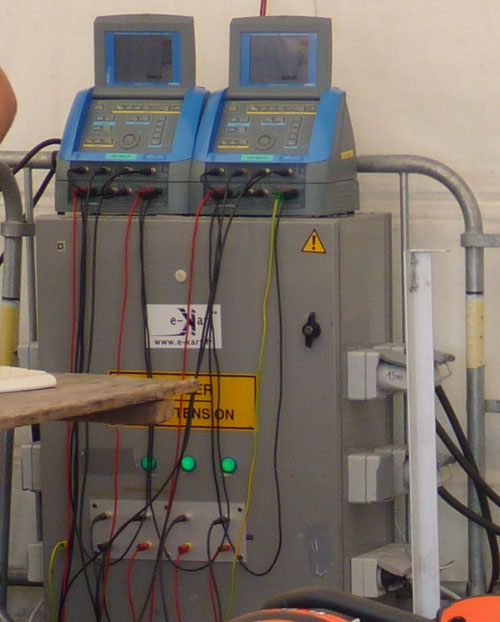

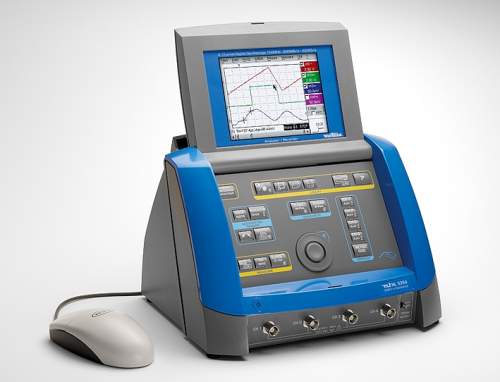

En 2011, pour répondre à cette question, une mesure de la consommation a été faite sur les 2 armoires électriques de puissance. Ainsi les tensions triphasées et les 3 courants de ligne des 2 armoires ont été mesurés grâce à 4 oscilloscopes Metrix MTX 3354 de la société Chauvin Arnoux [4]. Les données sont récupérées via l’interface internet et stockées sur un ordinateur au moyen d’un logiciel développé avec le langage LabView de National Instruments [5]. Le traitement des données est effectué avec un tableur, ici le logiciel EXCEL de la société Microsoft [6].
